[修正]->[パスの統合]は、選択した複数のオブジェクトのパスを結合したり分解したりして、ひとつにしたり分割したりします。

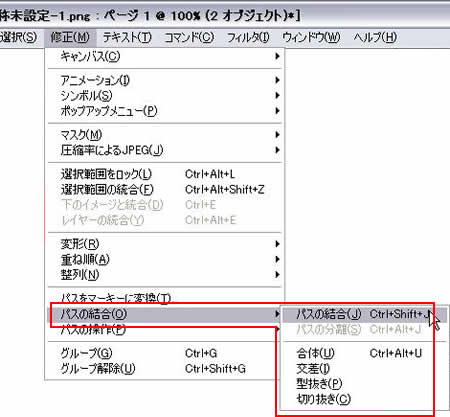

修正->パスの統合

パスの結合

選択したオブジェクトのパスは残したままで、ひとつのオブジェクトにします。

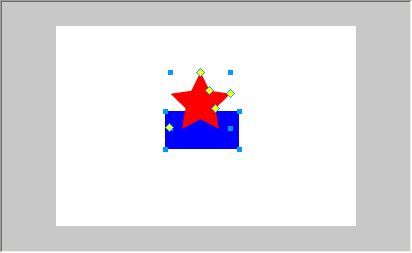

複数のオブジェクトを選択

▲複数のオブジェクトを選択

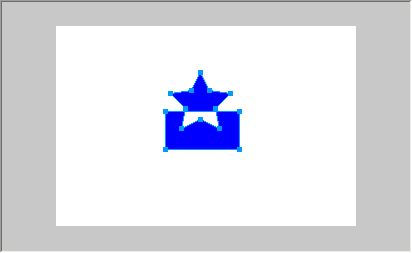

パスが結合した状態

▲パスが結合した状態

パスの分離

パスを結合したオブジェクトを、元の状態に戻します。

パスが結合したオブジェクト

▲パスが結合したオブジェクト

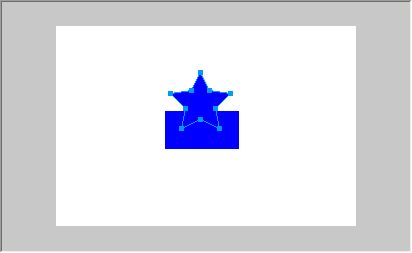

元の2つのオブジェクトに分離

▲元の2つのオブジェクトに分離

合体

選択したオブジェクト同士の重なったパスを削除して、ひとつのオブジェクトにします。

複数のオブジェクトを選択

▲複数のオブジェクトを選択

オブジェクトが合体した

▲オブジェクトが合体した

交差

選択したオブジェクトの交わっている部分を残して削除します。

複数のオブジェクトを選択

▲複数のオブジェクトを選択

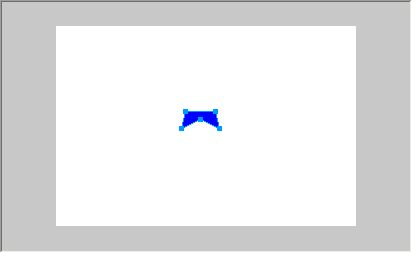

▲オブジェクト同士が交わっていた部分が残った

型抜き

重なり合うオブジェクトの、上に配置されているオブジェクトの形に、下のオブジェクトの重なっている部分が削除された状態になります。

複数のオブジェクトを選択

▲複数のオブジェクトを選択

上のオブジェクトの形に削除された

▲上のオブジェクトの形に削除された

切り抜き

2つのオブジェクトの場合

下にあるオブジェクトの範囲内にある部分が、上のオブジェクトの形に切り抜かれます。
重なり合っていない部分は削除されます。

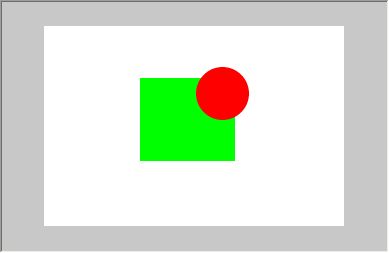

▲緑の四角形が下で赤い円形が上の状態

▲緑の四角形が下で赤い円形が上の状態

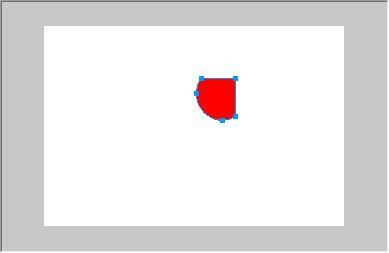

下のオブジェクトが重なり合う上のオブジェクトの形に切り抜かれた

▲下のオブジェクトが重なり合う上のオブジェクトの形に切り抜かれた

逆の場合でもう一度試してみます。

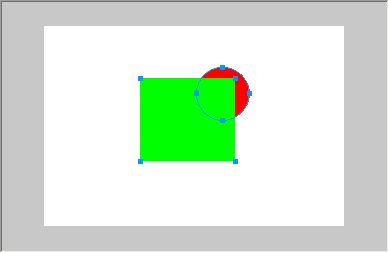

赤い円形が下で緑の四角形が上の状態

▲赤い円形が下で緑の四角形が上の状態

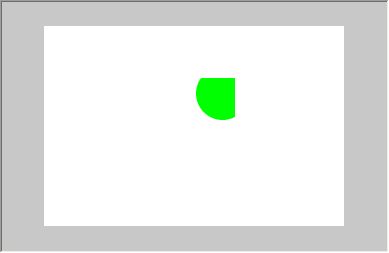

下のオブジェクトが重なり合う上のオブジェクトの形に切り抜かれた

▲下のオブジェクトが重なり合う上のオブジェクトの形に切り抜かれた
